在计算机图形学与工业设计领域，Cinema 4D（C4D）以其强大的建模、材质与渲染能力，成为展现复杂工业产品细节与美学的利器。对于模具、刀具这类精密制造工具，通过C4D进行高质量渲染，不仅能服务于产品设计、技术展示与市场营销，更能将冰冷的金属工具转化为充满力量感与精密美学的视觉艺术品。本文将探讨如何在C4D中高效渲染车刀、铣刀以及模块化刀具系统，并兼顾其核心载体——刀模具的视觉表现。
一、前期准备：理解刀具几何与功能逻辑

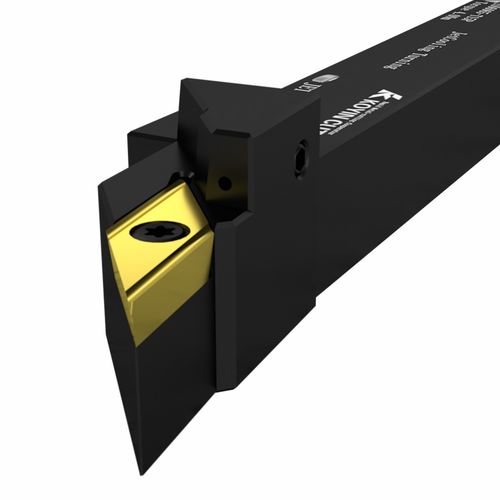

成功的渲染始于深入理解。车刀主要用于回转体工件的外圆、端面等加工，其结构相对单一，但刃口角度、断屑槽是视觉重点。铣刀种类繁多（如立铣刀、面铣刀），拥有复杂的螺旋刃、齿数及底刃结构。而模块化刀具系统，如常见的模块化铣刀杆与可换刀头，则强调整合接口的精密性、组合的灵活性。刀模具（用于制造或修磨刀具的模具）本身则可能包含高精度的型腔、基准面与冷却/排气通道。在C4D中建模前，应收集详细的工程图纸或实物照片，确保几何比例、关键特征（如刃倾角、螺旋角、容屑槽）的准确性。
二、建模策略：从基础形体到复杂细节
- 车刀与标准铣刀：可利用C4D的参数化基本体（立方体、圆柱体）起步，通过挤压、倒角、布尔运算塑造刀体。螺旋槽是铣刀建模难点，可使用扫描工具（先绘制螺旋线作为路径，再以刃口截面为扫描截面）或克隆配合扭曲变形器高效生成。务必注意刀尖圆角、刃带等微细节的塑造。
- 模块化刀具系统：需分部件建模（如刀杆、刀头、拉钉、夹紧单元）。重点在于接口部分：如HSK、BT刀柄的锥面与拉爪槽，以及刀头与刀杆连接的螺纹、定位键槽。确保部件间能精确装配，这是渲染时展现其“模块化”特性的基础。
- 刀模具：通常型腔部分最为复杂，可考虑使用细分曲面建模来获得光滑的过渡，或利用置换贴图来表现细微的纹理与磨损。模具的分型面、导向柱、顶针孔等结构也需清晰表现。
三、材质与纹理：赋予金属生命
刀具材质以硬质合金（钨钢）、高速钢、金属陶瓷为主，刀杆多为合金钢。在C4D的材质系统（如标准材质或物理渲染器）中：
- 基础金属质感：使用高光通道与反射通道是关键。硬质合金刀片通常呈现深灰色、略带蓝紫光泽的金属感，反射清晰但非镜面；高速钢则更亮。可通过添加轻微的粗糙度或模糊反射来模拟真实表面微观不平。
- 纹理细节：法线贴图或凹凸贴图可高效添加磨削纹路、激光刻字（品牌、型号）、以及使用中的细微划痕与磨损。刃口区域可尝试使用渐变贴图控制颜色/光泽度，模拟经过特殊涂层处理（如TiN金黄色涂层、TiAlN紫黑色涂层）的效果。
- 污渍与使用痕迹：在反射或漫射通道混合污渍贴图，表现冷却液残留、金属切屑粘附或氧化斑点，能极大增强真实感与叙事性。模块化接口内部可增加油渍细节。
四、灯光与渲染：营造工业氛围
灯光设计旨在突出刀具的形态、质感与精密感。
- 主光：通常使用区域光或HDRI环境贴图作为主光源，提供均匀照明与清晰的反射环境。HDRI能很好地模拟工厂环境或摄影棚反射。
- 轮廓光与补光：使用背光或侧逆光勾勒刀具锋利边缘，增强立体感。针对复杂结构（如铣刀容屑槽底部），使用小型补光灯消除死黑区域。
- 渲染设置：启用全局光照（GI）和环境吸收（AO）以增强真实感。景深效果可突出焦点部位（如刃尖）。对于复杂组装图，分层渲染（分别输出颜色、反射、高光、阴影层）便于后期微调。
五、构图与展示：从单体到系统
- 单体特写：聚焦于车刀的刃面、铣刀的螺旋刃，采用微距视角，展现微观的几何之美与材质细节。
- 组合展示：对于模块化刀具，可展示刀杆与多种刀头的分离、组合状态，或阵列展示系列化产品，突出其系统性与灵活性。
- 情境渲染：将刀具置于简化的加工中心主轴、刀库或维修工作台上，旁边放置刀模具、测量工具，讲述一个“准备就绪”或“维护保养”的故事，增加场景的感染力。
在C4D中渲染车刀、铣刀、模块化刀具及刀模具，是一个融合了精准工程理解与艺术表现的过程。通过对几何结构的严谨重建、材质质感的细腻刻画以及光影氛围的精心营造，这些支撑现代制造业的“牙齿”得以超越其工具属性，成为展现工业力量与精密美学的视觉符号，在设计与传播中发挥巨大价值。
